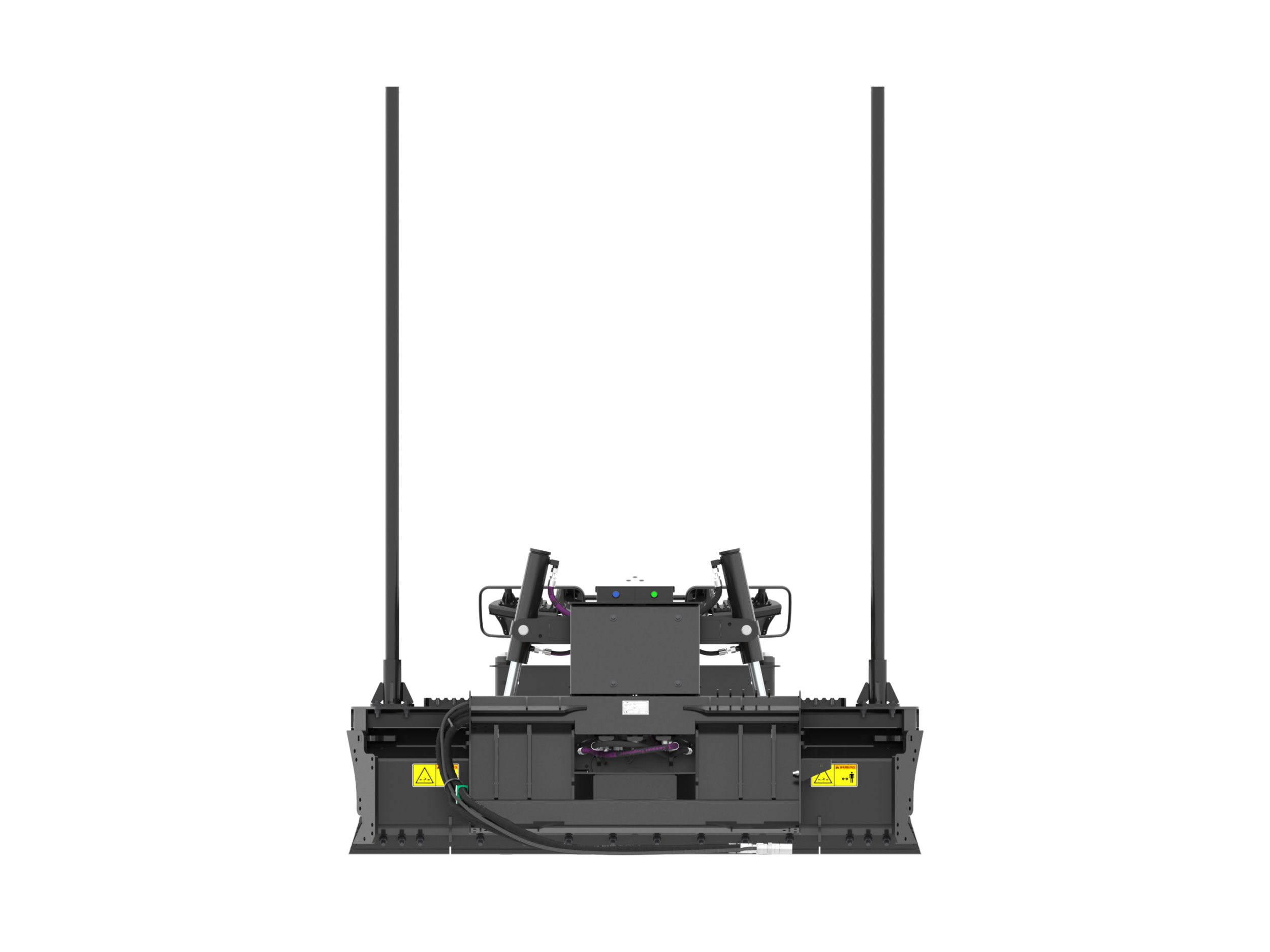

Hojas niveladoras GB120 inteligente

Consultar Precio Comprar ahora

Especificaciones principales

Ancho total: 78.4 pulg; 1992 mm

Ancho de la hoja: 78 pulg; 1981 mm

Ancho: ángulo completo: 68.8 pulg; 1747 mm

GB120 inteligente
Cambiar modelo

Descripción general

Los accesorios de la hoja niveladora SMART Cat® pueden usarse para cortar, mover y nivelar tierra, grava, arena y prácticamente cualquier otro material de base.

Características de un vistazo

Los accesorios de la hoja niveladora SMART Cat® pueden usarse para cortar, mover y nivelar tierra, grava, arena y prácticamente cualquier otro material de base. La función de asistencia en la hoja lleva la unidad más allá de SMART. La hoja niveladora inteligente incorpora la pendiente transversal a las plataformas de minicargadores y cargadores de cadenas compactos.

La modalidad de control de accesorios (manual) convierte la Niveladora D3 y SMART en una máquina con un control más intuitivo para el trabajo en cuestión. La palanca universal izquierda controla las funciones de conducción de la máquina. Con las palancas universales derechas puede controlar el accesorio.

Indicación de ángulo en la pantalla de la máquina

En la pantalla exclusiva de explanación SMART, se proporciona al operador información sobre la orientación del accesorio. El operador verá la inclinación de la hoja del accesorio, así como el ángulo de la hoja.

Con la pendiente transversal habilitada, el operador debe seleccionar la pendiente transversal deseada de la hoja al colocarla en la posición deseada. Luego, el accesorio mantiene la pendiente deseada durante el funcionamiento, incluso cuando cambia la pendiente de la máquina.

El accesorio de la hoja niveladora está listo para el uso de referencias externas. Use Cat GRADE (GPS y UTS), EW GO!, Total Station.

La vertedera curva permite que el material ruede y se pliegue, lo que mejora la capacidad y el rendimiento. El material fluido encontrará fácilmente puntos bajos. Esto mejorará el rendimiento en las tareas de pendiente y nivelación.

Las cuchillas con signos de desgaste presentan un 20 % más de material desgastado en la sección de la cuchilla que tiene contacto con el suelo. Estos también indican cuándo es momento de voltear (solo la sección central) o reemplazar la cuchilla.

Los espejos parabólicos dobles ofrecen una visibilidad completa de la cuchilla frontal. Esto permite al operador ver cuánto está cargando la hoja y observar las esquinas de la hoja.

Componentes electrónicos en una ubicación central

Los componentes tecnológicos están ubicados en el centro y simplemente se dirigen a sus respectivos mazos de cables de regreso a esta ubicación en la herramienta. Luego, un único mazo de cables se dirige al módulo de control en la cabina o en la herramienta.

La válvula hidráulica y el ECM (Electronic Control Module, Módulo de Control Electrónico) se encuentran en un recinto cerrado y montado dentro del bastidor de la herramienta a fin de protegerlos contra los daños.

Eje delantero independiente con ruedas dobles

Las ruedas delanteras dobles están montadas en un eje independiente y sobre ruedas para proporcionar estabilidad en ambas direcciones de desplazamiento. Estas ruedas están llenas de aire y proporcionarán equilibrio para la cuchilla tanto en operación automática como manual.

Las alas laterales optativas permiten al operador ensanchar la hoja y transportar material de manera similar que con las hojas de caja.

Los mástiles fijos estándar proporcionan un excelente rendimiento para configuraciones de tecnología láser simple o doble, así como también son compatibles con tecnologías 3D. El patrón de pernos se ajusta a los mástiles estándar de GNSS (Global Navigation Satellite System, Sistema satelital de navegación global) Accugrade™.

El escalón empernado aserrado proporciona una entrada y salida segura de la cabina de la máquina. Los escalones empernados aserrados adicionales soldados en la cuchilla garantizan un ajuste, una instalación o una extracción seguros del receptor.

Portadocumentos montado en la herramienta con el Manual de Operación y Mantenimiento

Este portadocumentos montado en la herramienta y sellado contra el clima contiene todos los manuales de operación y las guías de mantenimiento necesarios para la operación adecuada de la herramienta.

Especificaciones del producto para GB120 inteligente

Ancho total	78.4 pulg 1992 mm
Ancho de la hoja	78 pulg 1981 mm
Ancho: ángulo completo	68.8 pulg 1747 mm
Flujo hidráulico óptimo	50 a 86L/min (13 a 23galones/min) 50 a 86L/min (13 a 23galones/min)
Presión hidráulica óptima	180 a 230bares (2.600 a 3.340 lb/pulg²) 180 a 230bares (2.600 a 3.340 lb/pulg²)
Sistema hidráulico necesario	Flujo estándar Flujo estándar
Longitud total	88.4 pulg 2246 mm
Altura total con mástiles	104.4 pulg 2652 mm
Altura total	41.2 pulg 1046 mm
Peso	1970.9 lb 894 kg
Gama del ángulo de inclinación	15° izquierda/derecha 15° izquierda/derecha
Ángulo máximo de la hoja: a la derecha o izquierda del centro	30 grados 30 grados
Altura de la hoja	17 pulg 431 mm
Espacio libre sobre el suelo	6 pulg 152 mm
Profundidad máxima de corte	4 pulg 102 mm
Tipo de interfaz	Acoplador del minicargador Acoplador del minicargador
