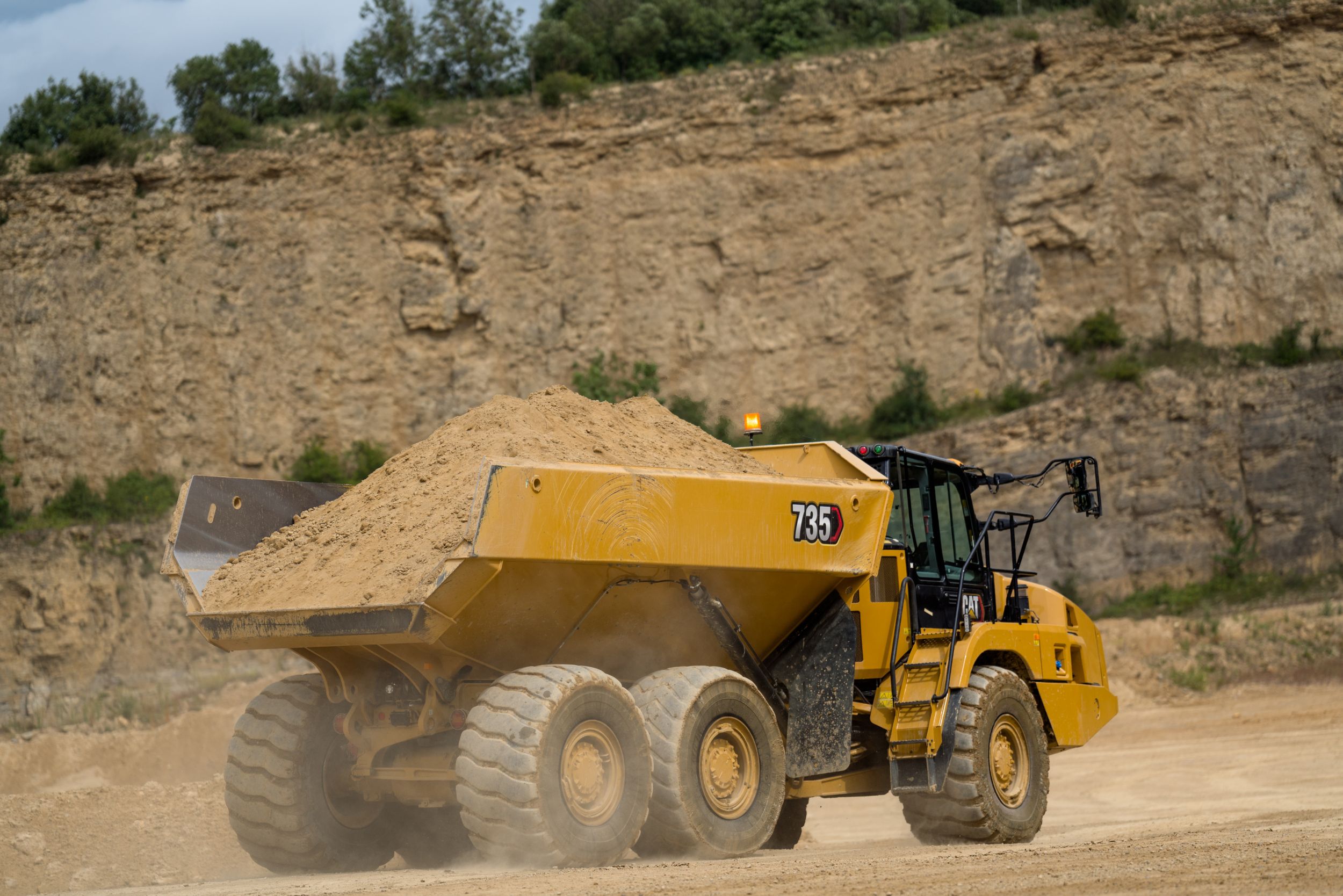

Knickgelenkte Muldenkipper mit drei Achsen 735

Angebot anfragen Händler suchen

Wichtige Spezifikationen

Motormodell: Cat® C13B; Cat® C13B

Nutzlast: 35.3 ton (US); 32 t

Gehäuft (SAE 2:1): 26.2 yd³; 20 m³

View Product Availability by Country

735
Modell wechseln

Übersicht

Effizienz und Produktivität

Bei harten Einsätzen in Steinbrüchen oder im Bergbau können Sie sich auf den knickgelenkten Muldenkipper Cat® 735 verlassen. Mit seiner Nutzlast von 35,3 US-Tonnen (32 Tonnen) ist er optimal auf Bagger und Lader abgestimmt. So können Sie an allen Einsatzorten mehr Material bewegen und die Produktivität steigern.

Vorteile

ZUVERLÄSSIGE LEISTUNG

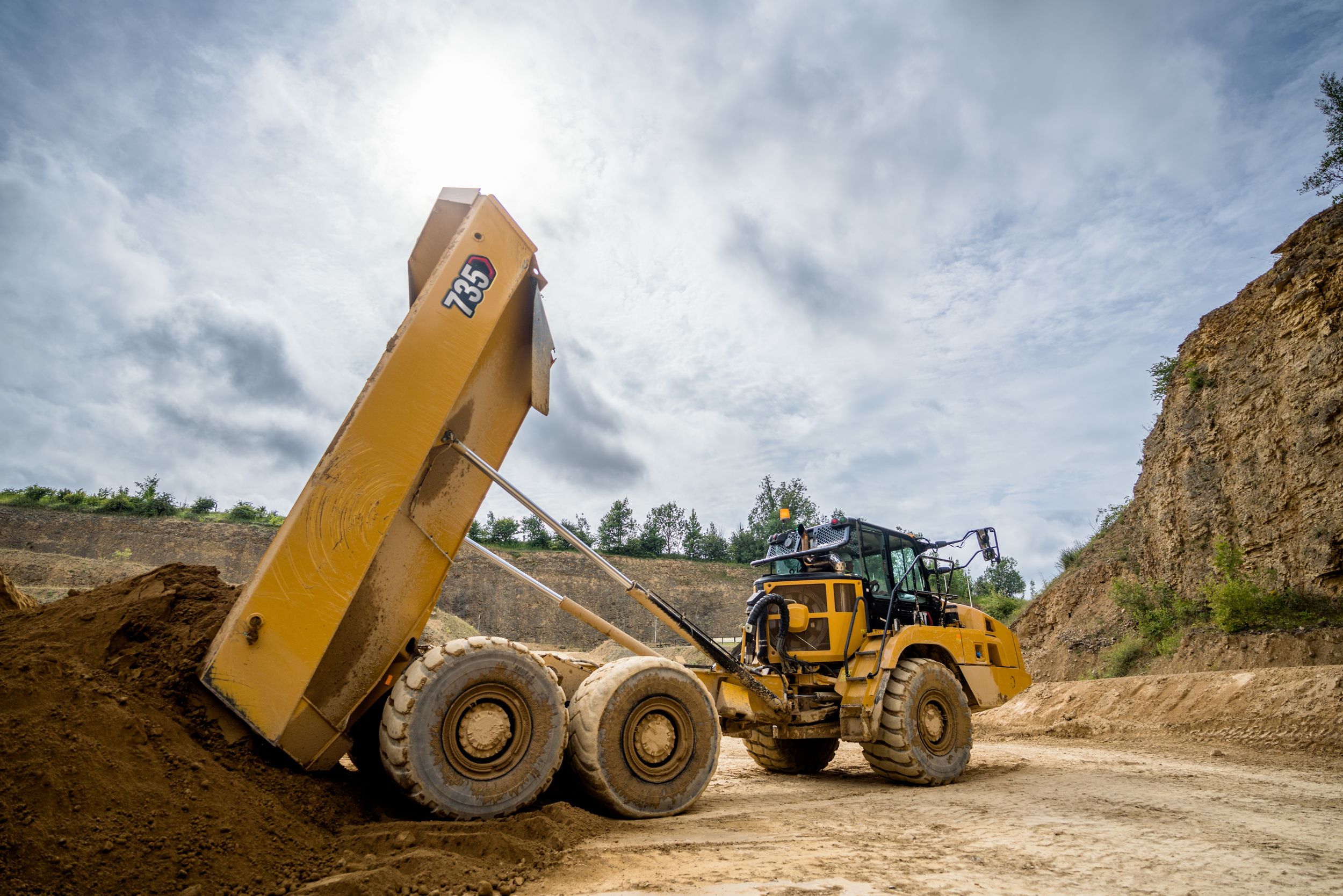

Die neu konstruierte Kippmulde erleichtert das Beladen und bietet eine maximale Nutzlast. Der Motor C13B liefert die Leistung, die Sie benötigen, und ist dabei höchst zuverlässig.

INTEGRIERTE SICHERHEIT

Die bodennahe Anordnung der Wartungspunkte ermöglicht einen sicheren und bequemen Zugang, und der dynamische Überschlagschutz legt bei Bedarf die Bremsen an, um die Gefahr eines Überschlags zu reduzieren.

VERBESSERTE GESAMTEFFIZIENZ

Legen Sie mit der Begrenzung der Muldenhöhe und Fahrgeschwindigkeit ganz einfach Parameter für den jeweiligen Auftrag fest, und erzielen Sie bis zu 16 % mehr Kraftstoffeffizienz, sodass Sie mehr Erde pro Kraftstoffeinheit bewegen.

Funktionen auf einen Blick

TECHNOLOGIE, DIE DAS ARBEITEN LEICHTER MACHT

Der Cat®-Motor C13B erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU), Stufe V (Korea) und Japan 2014.
Cat-Dieselmotoren müssen betrieben werden mit schwefelarmen Dieselkraftstoffen (ULSD) mit einem Schwefelgehalt von 15 ppm oder weniger oder mit ULSD, das gemischt wurde mit den folgenden Kraftstoffen mit einem geringen Kohlenstoffgehalt in einem Verhältnis von bis zu: 20 % Biodiesel FAME (Fettsäuremethylester)* oder 100 % erneuerbarer Diesel, HVO (wasserstoffbehandeltes Pflanzenöl) und Gas-to-Liquid-Kraftstoffe (GTL). Siehe Anleitung zur Gewährleistung einer erfolgreichen Anwendung. Wenden Sie sich an Ihren Cat-Händler oder lesen Sie "Caterpillar Machine Fluids Recommendations" (SEBU6250), um weitere Informationen zu erhalten.
Längere Wartungsintervalle senken nicht nur die Ausfallzeiten, sondern verringern auch die Anzahl der Flüssigkeiten und Filter, die während der Lebensdauer der Maschine ausgetauscht werden müssen.
VisionLink® zeigt die CO2-Emissionen für die Überwachung von Ausrüstung, die jeden Tag während eines ausgewählten Datumsbereichs je nach Kraftstofftyp für den Kraftstoffverbrauch während des Betriebs gemessen werden.
Verschwenden Sie keinen Kraftstoff im Leerlauf. Die Online-Flottenüberwachung mit Cat VisionLink® unterstützt Sie bei der Reduzierung von Leerlaufzeit, Kraftstoffverbrauch und Treibhausgasemissionen.
Mit Cat® Stability Assist für knickgelenkte Muldenkipper lässt sich die Sicherheit und Einsatzzeit von Maschinen verbessern, da deren Stabilität im Betrieb besser überwacht werden kann.
Cat® Production Measurement bietet Nutzlastanalysen in Echtzeit und ermöglicht Ihnen so die Produktivität zu maximieren, den Kraftstoffverbrauch und die Treibhausgasemissionen zu verringern und gleichzeitig die Effizienz am Einsatzort zu verbessern und die Kosten zu senken.

* Motoren ohne Ausstattung zur Nachbehandlung können höhere Beimischungen verwenden, d. h. bis zu 100 % Biodiesel (wenden Sie sich bei Verwendung von Beimischungen mit mehr als 20 % Biodiesel an Ihren Cat-Händler).

Technische Daten Standardausrüstung Sonderausrüstung

Produktspezifikationen für 735

Motor

Motormodell	Cat® C13B Cat® C13B
Bruttoleistung (SAE J1995)	436 HP 325 kW
Nettoleistung (SAE J1349)	427 HP 319 kW
Motorleistung (ISO 14396)	431 HP 322 kW
Bohrung	5.1 " 130 mm
Hub	6.2 " 157 mm
Hubraum	763 in³ 12.5 l
Anmerkung (1)	Die angegebene Leistung wurde bei 1800/min gemessen. Die angegebene Leistung wurde bei 1800/min gemessen.
Anmerkung (2)	Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt. Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt.
Anmerkung (3)	Die Nettoleistung wurde am Schwungrad gemessen. Die Messung wurde am Motor bei Ausrüstung mit Drehstromgenerator, Luftfilter, Schalldämpfer und Lüfter bei minimaler Drehzahl vorgenommen. Die Nettoleistung wurde am Schwungrad gemessen. Die Messung wurde am Motor bei Ausrüstung mit Drehstromgenerator, Luftfilter, Schalldämpfer und Lüfter bei minimaler Drehzahl vorgenommen.
Anmerkung (4)	Die Nennleistung bei Höchstdrehzahl des Lüfters beträgt 319 kW (427 HP) gemäß SAE-Bezugsbedingungen. Die Nennleistung bei Höchstdrehzahl des Lüfters beträgt 319 kW (427 HP) gemäß SAE-Bezugsbedingungen.
Anmerkung (5)	Erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU), Korea Stufe V und Japan 2014. Erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU), Korea Stufe V und Japan 2014.
Anmerkung (6)	Die in Cat-SCR-Systemen eingesetzte Abgasreinigungsflüssigkeit (DEF) muss den Anforderungen entsprechen, die in ISO 22241-1 angegeben sind. Anforderungen der ISO 22241-1 werden von vielen DEF-Marken erfüllt, auch von denen mit AdBlue- oder API-Zertifizierungen. Die in Cat-SCR-Systemen eingesetzte Abgasreinigungsflüssigkeit (DEF) muss den Anforderungen entsprechen, die in ISO 22241-1 angegeben sind. Anforderungen der ISO 22241-1 werden von vielen DEF-Marken erfüllt, auch von denen mit AdBlue- oder API-Zertifizierungen.
Keine Leistungsreduzierung unter	12500 ' 3810 m
Maximales Bruttodrehmoment des Motors (SAE J1995)	1627 lbf·ft 2206 N·m
Maximales Nettodrehmoment (SAE J1349)	1612 lbf·ft 2185 N·m
Maximales Drehmoment des Motors	1200 r/min 1200 r/min

Gewichte

Nutzlast

35.3 ton (US) 32 t

Muldeninhalt

Gehäuft (SAE 2:1)	26.2 yd³ 20 m³
Gestrichen	20.9 yd³ 16 m³
Heckklappe, gehäuft SAE2:1	28.4 yd³ 21.7 m³
Heckklappe, gestrichen	22.2 yd³ 17 m³

Getriebe

Vorwärts – 1	5 mile/h 8 km/h
Vorwärts – 2	9 mile/h 15 km/h
Vorwärts – 3	14 mile/h 23 km/h
Vorwärts – 4	22 mile/h 35 km/h
Vorwärts – 5	30 mile/h 48 km/h
Vorwärts – 6	35 mile/h 57 km/h
Rückwärts – 1	6 mile/h 9 km/h

Schallpegel

In der Fahrerkabine	72 dB(A) 72 dB(A)
Anmerkung (1)	Der angegebene dynamische Schalldruckpegel beträgt gemäß den Messverfahren für ein geschlossenes Fahrerhaus nach ISO 6396:2008 72 dB(A). Die Messung wurde bei 70 % der maximalen Drehzahl des Lüfters durchgeführt. Die Lautstärke kann bei verschiedenen Lüftergeschwindigkeiten variieren. Die Messung wurde bei geschlossenen Kabinentüren und Kabinenfenstern durchgeführt. Die Fahrerkabine wurde ordnungsgemäß montiert und instand gehalten. Der angegebene dynamische Schalldruckpegel beträgt gemäß den Messverfahren für ein geschlossenes Fahrerhaus nach ISO 6396:2008 72 dB(A). Die Messung wurde bei 70 % der maximalen Drehzahl des Lüfters durchgeführt. Die Lautstärke kann bei verschiedenen Lüftergeschwindigkeiten variieren. Die Messung wurde bei geschlossenen Kabinentüren und Kabinenfenstern durchgeführt. Die Fahrerkabine wurde ordnungsgemäß montiert und instand gehalten.
Anmerkung (2)	Bei längerem Betrieb der Maschine ohne Fahrerkabine, mit nicht ordnungsgemäß gewarteter Fahrerkabine oder mit geöffneten Türen/Fenstern bzw. in lauter Umgebung ist möglicherweise ein Gehörschutz erforderlich. Bei längerem Betrieb der Maschine ohne Fahrerkabine, mit nicht ordnungsgemäß gewarteter Fahrerkabine oder mit geöffneten Türen/Fenstern bzw. in lauter Umgebung ist möglicherweise ein Gehörschutz erforderlich.

Einsatzgewichte

Vorderachse – leer	32584 lb 14780 kg
Mittelachse – Leer	11199 lb 5080 kg
Hinterachse – leer	10692 lb 4850 kg
Gesamtgewicht - leer	54476 lb 24710 kg
Vorderachse – Nennlast	8938 lb 4054 kg
Mittelachse – Nennlast	30805 lb 13973 kg
Hinterachse – Nennlast	30805 lb 13973 kg
Gesamtgewicht – Nennlast	70548 lb 32000 kg
Vorderachse – beladen	41522 lb 18834 kg
Mittelachse – Beladen	42005 lb 19053 kg
Hinterachse – beladen	41498 lb 18823 kg
Gesamtgewicht – Beladen	125024 lb 56710 kg

Muldenblech

Typ

Harter, hochfester, abriebbeständiger Stahl (Brinellhärte 450 HB) Harter, hochfester, abriebbeständiger Stahl (Brinellhärte 450 HB)

Muldenblechstärke

Stirnplatte	0.28 " 7 mm
Grundplatte	0.51 " 13 mm
Seitenwände	0.43 " 11 mm

Füllmengen

Kraftstofftank	105.7 Gall. (US) 400 l
DEF-Tank	9 Gall. (US) 34 l
Kühlsystem	21.9 Gall. (US) 83 l
Hydrauliksystem	32.5 Gall. (US) 123 l
Kurbelgehäuse	11.4 Gall. (US) 43 l
Getriebe	12.4 Gall. (US) 47 l
Seitenantriebe/Differenzial	33 Gall. (US) 125 l
Ausgangs-Verteilergetriebe	6.6 Gall. (US) 25 l

Muldenhydraulik

Hubzeit	12 s 12 s
Absenkzeit	11 s 11 s

Normen

Bremsen	ISO3450 – 2011 ISO3450 – 2011
Fahrerkabine - Steinschlagschutz	ISO3449:2005 LevelII ISO3449:2005 LevelII
Fahrerkabine– ROPS	ISO3471 – 2008 ISO3471 – 2008
Lenkung	ISO 5010 – 2019 ISO 5010 – 2019

Wendekreis

Betriebsabmessungen – Lenkwinkel – links/rechts	45° 45°
Betriebsabmessungen – SAE-Wenderadius	294 " 7470 mm
Betriebsabmessungen – Wenderadius	318 " 8075 mm
Betriebsabmessungen – Innenradius	153 " 3879 mm
Betriebsabmessungen – Durchfahrbreite	210 " 5332 mm
Anmerkung	Die Abmessungen beziehen sich auf Maschinen mit Reifen der Größe 750/65 R25. Die Abmessungen beziehen sich auf Maschinen mit Reifen der Größe 750/65 R25.

Lenkung

Anschlag zu Anschlag

4,75 Sekunden bei 60/min 4,75 Sekunden bei 60/min

Optimale Lade-/Transportsysteme

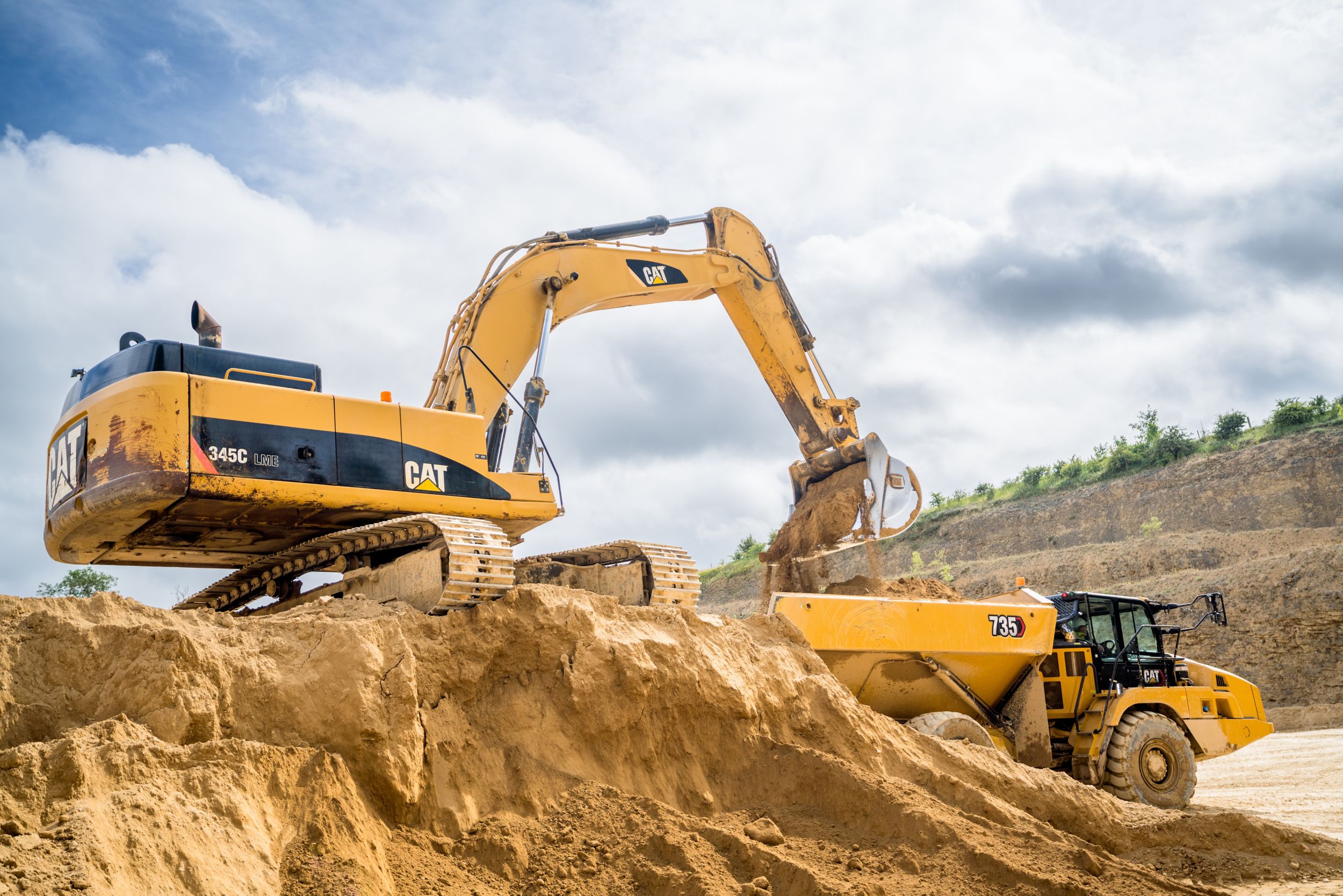

Hydraulikbagger: 350/352 – Ladespiele	4-5 4-5
Hydraulikbagger: 336 – Ladespiele	5-6 5-6
Radlader: 972 / 972 XE – Ladespiele	3-4 3-4
Radlader: 966 / 966 XE – Ladespiele	4 4
Radlader: 962 – Ladespiele	4-5 4-5
Radlader: 950 – Ladespiele	5 5
Anmerkung	Durch optimale Systemanpassung ergeben sich große Produktivitätsvorteile. Der 735 passt ausgezeichnet zu den Cat-Hydraulikbaggern 350/352 und 336 sowie zu den Cat-Radladern 972, 966, 962 und 950. Aufeinander abgestimmte Lade- und Transportarbeitsgeräte erzielen höhere Produktivitätswerte und niedrigere Systemkosten pro Tonne. Durch optimale Systemanpassung ergeben sich große Produktivitätsvorteile. Der 735 passt ausgezeichnet zu den Cat-Hydraulikbaggern 350/352 und 336 sowie zu den Cat-Radladern 972, 966, 962 und 950. Aufeinander abgestimmte Lade- und Transportarbeitsgeräte erzielen höhere Produktivitätswerte und niedrigere Systemkosten pro Tonne.

735 Standardausrüstung

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

ARBEITSUMGEBUNG

Einziehbarer Gurt: Fahrersitz und Beifahrersitz

Touchscreen-Display mit Rückfahrkamera-Anzeige

Intervall-Scheibenwischer und -reinigung mit Zweistufenschaltung (vorn)

Außenspiegel

Schiebefenster, seitlich, getönt

Heizung und Entfroster mit vierstufigem Lüfter

Glasfenster:
– Frontfenster, mit getöntem Verbundglas
– Heck- und Seitenfenster, gehärtet und getönt

Sonnenblende

Notlenkung – elektrohydraulisch

Das Betriebsüberwachungssystem des Motors umfasst:
– Warnleuchte
– Motoröldruck
– Hauptlenksystem
– Blinker links und rechts
– Fernlicht
– Kühlmitteltemperatur
– Drehzahlmesser
– Feststellbremse
– Kraftstoffstand
– Getriebeöltemperatur
– Bremssystem
– Gangsperre
– Hubsteuerung
– Hydrauliksystem
– Batterieladesystem
– Retarder
– Getriebefehler
– Antriebsschlupfregelung
– Motordiagnoseleuchte

Klimaanlage

Kombinierter Hebel für Gangwahl und Hubsteuerung

Sitze:
– Fahrersitz: Voll verstellbar, Luftfederung
– Beifahrersitz: Gepolstert mit Beckengurt

Flüssigkristallanzeige (LCD):
– Warnleuchte
– Gewählter Gang und gewählte Richtung
– Geschwindigkeit oder Schaltautomatik
– Betriebs- und Wartungshandbuch (OMM – Operation and Maintenance Manual)
– Ausfall des Hauptlenksystems (Warnung)
– Sicherheitsgurtwarnung
– Ausfall der Notlenkung (Warnung)
– Regenerierung Dieselpartikelfilter (DPF)
– Energiequelle der Notlenkung aktiv
– Betriebsstundenzähler
– Retarder aktiv

Ablagen:
– Becherhalter
– Flaschenaufnahme
– Stauraum unter dem Sitz
– Türtasche
– Stauraum hinter dem Fahrersitz
– Kleiderhaken

Neigungs- und Höhenverstellung der Lenksäule

Verstellbare Luftdüsen

TECHNOLOGIE

Product Link, mobilfunkgestützt (PLE643)

Cat® Detect mit Stability Assist

ELEKTRIK UND BELEUCHTUNG

Fernstartsteckdose (ohne Kabel)

Elektrisches System: 24 V, 10 A, 24-V-12-V-Spannungswandler

Warnhorn

Beleuchtungsanlagen:
– Fahrerkabine
– Zwei Frontscheinwerfer
– Zwei Begrenzungsleuchten
– Zwei Rückfahrscheinwerfer
– Arbeitsscheinwerfer/Fahrerkabinen-Stufenbeleuchtung
– Zwei Bremsschlussleuchten
– Vordere und hintere Richtungsanzeiger

Batteriehauptschalter

2 wartungsfreie Batterien

ANTRIEBSSTRANG

Cat-Modul für kontinuierliche Emissionsüberwachung (CEM, Cat Clean Emission Module), Paket zur Abgasnachbehandlung

Antrieb über sechs Räder an drei Achsen

Schaltautomatik mit sechs Vorwärtsgängen und einem Rückwärtsgang

Retarder: Motor-Kompressionsbremse und Hydraulik

Gekapselte Zweikreis-Bremsen im Ölbad – alle Räder

Cat-Motor C13B

Differenziale: Serienmäßig mit automatisch kupplungsbetätigten Zentral- und Achssperrdifferenzialen

SICHERHEIT

Fahrerkabine mit Überrollschutz (ROPS, Rollover Protective Structure) und Steinschlagschutz (FOPS, Falling Object Protective Structure)

Rückfahrkamera

Rückfahr-Warneinrichtung

SCHUTZVORRICHTUNGEN

Kurbelgehäuse

Überlaufblech für Kippmulde vorn, integriert

Heckscheibe

Kühler

SONSTIGE STANDARDAUSRÜSTUNG

Vorhängeschlösser für den Vandalismusschutz

6 Reifen 750/65R25

am Radkasten und an der Mulde montiert, mit Transportsicherungen

Probenzapfventile für die planmäßige Öluntersuchung (S•O•S)

Schalldämpfung (in einigen Ländern* serienmäßig)
* Umfasst die EU-Länder plus Island, Norwegen, Liechtenstein, die Schweiz, die Türkei und das Vereinigte Königreich.

735 Sonderausrüstung

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

ARBEITSUMGEBUNG

Beheizter/gekühlter Sitz

Beheizbare, elektrisch verstellbare Rückspiegel

Infrarotscheibe– Fahrerkabine für hohe Umgebungstemperaturen

Fensterrollos

Stereoanlage mit Radio und Bluetooth®

Vierpunktsicherheitsgurt für den Fahrer

Wisch-Waschanlage (hinten) mit Zweistufenschaltung

TECHNOLOGIE

Cat® Payload-Überwachungssystem

Product Link, dual (PLE683)

Fahrer-Coaching

ELEKTRIK UND BELEUCHTUNG

Anbaugerät für Kaltwetterstart (zwei zusätzliche Batterien)

Kühlwasservorwärmer

Ätherstarthilfe

LED-Rundumleuchte, blinkend

Am Fahrerhausdach montierte Arbeitsscheinwerfer

SONDERAUSRÜSTUNG

Kraftstoffadditiv – zur Verhinderung von Paraffinbildung

Scheren-Heckklappe

Abgasbeheizte Mulde

Kaltwetterkühlmittel (-51°C/-60°F)

Schmierautomatik zur Schmierung der Lager

Fahrzeugrahmen ohne Aufbau (keine Mulde) Standardradstand

Fahrzeugrahmen ohne Aufbau (keine Mulde) langer Radstand

Unterlegkeile

Kippmuldenauskleidung

Schnellbetankungsanlage

Produktspezifikationen für 735

Herunterladen Drucken

Motor

Motormodell	Cat® C13B Cat® C13B
Bruttoleistung (SAE J1995)	436 HP 325 kW
Nettoleistung (SAE J1349)	427 HP 319 kW
Motorleistung (ISO 14396)	431 HP 322 kW
Bohrung	5.1 " 130 mm
Hub	6.2 " 157 mm
Hubraum	763 in³ 12.5 l
Anmerkung (1)	Die angegebene Leistung wurde bei 1800/min gemessen. Die angegebene Leistung wurde bei 1800/min gemessen.
Anmerkung (2)	Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt. Die angegebene Leistung wird gemäß der zum Herstellungszeitpunkt gültigen Norm ermittelt.
Anmerkung (3)	Die Nettoleistung wurde am Schwungrad gemessen. Die Messung wurde am Motor bei Ausrüstung mit Drehstromgenerator, Luftfilter, Schalldämpfer und Lüfter bei minimaler Drehzahl vorgenommen. Die Nettoleistung wurde am Schwungrad gemessen. Die Messung wurde am Motor bei Ausrüstung mit Drehstromgenerator, Luftfilter, Schalldämpfer und Lüfter bei minimaler Drehzahl vorgenommen.
Anmerkung (4)	Die Nennleistung bei Höchstdrehzahl des Lüfters beträgt 319 kW (427 HP) gemäß SAE-Bezugsbedingungen. Die Nennleistung bei Höchstdrehzahl des Lüfters beträgt 319 kW (427 HP) gemäß SAE-Bezugsbedingungen.
Anmerkung (5)	Erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU), Korea Stufe V und Japan 2014. Erfüllt die Emissionsnormen EPA Tier 4 Final (USA), Stufe V (EU), Korea Stufe V und Japan 2014.
Anmerkung (6)	Die in Cat-SCR-Systemen eingesetzte Abgasreinigungsflüssigkeit (DEF) muss den Anforderungen entsprechen, die in ISO 22241-1 angegeben sind. Anforderungen der ISO 22241-1 werden von vielen DEF-Marken erfüllt, auch von denen mit AdBlue- oder API-Zertifizierungen. Die in Cat-SCR-Systemen eingesetzte Abgasreinigungsflüssigkeit (DEF) muss den Anforderungen entsprechen, die in ISO 22241-1 angegeben sind. Anforderungen der ISO 22241-1 werden von vielen DEF-Marken erfüllt, auch von denen mit AdBlue- oder API-Zertifizierungen.
Keine Leistungsreduzierung unter	12500 ' 3810 m
Maximales Bruttodrehmoment des Motors (SAE J1995)	1627 lbf·ft 2206 N·m
Maximales Nettodrehmoment (SAE J1349)	1612 lbf·ft 2185 N·m
Maximales Drehmoment des Motors	1200 r/min 1200 r/min

Gewichte

Nutzlast

35.3 ton (US) 32 t

Muldeninhalt

Gehäuft (SAE 2:1)	26.2 yd³ 20 m³
Gestrichen	20.9 yd³ 16 m³
Heckklappe, gehäuft SAE2:1	28.4 yd³ 21.7 m³
Heckklappe, gestrichen	22.2 yd³ 17 m³

Getriebe

Vorwärts – 1	5 mile/h 8 km/h
Vorwärts – 2	9 mile/h 15 km/h
Vorwärts – 3	14 mile/h 23 km/h
Vorwärts – 4	22 mile/h 35 km/h
Vorwärts – 5	30 mile/h 48 km/h
Vorwärts – 6	35 mile/h 57 km/h
Rückwärts – 1	6 mile/h 9 km/h

Schallpegel

In der Fahrerkabine	72 dB(A) 72 dB(A)
Anmerkung (1)	Der angegebene dynamische Schalldruckpegel beträgt gemäß den Messverfahren für ein geschlossenes Fahrerhaus nach ISO 6396:2008 72 dB(A). Die Messung wurde bei 70 % der maximalen Drehzahl des Lüfters durchgeführt. Die Lautstärke kann bei verschiedenen Lüftergeschwindigkeiten variieren. Die Messung wurde bei geschlossenen Kabinentüren und Kabinenfenstern durchgeführt. Die Fahrerkabine wurde ordnungsgemäß montiert und instand gehalten. Der angegebene dynamische Schalldruckpegel beträgt gemäß den Messverfahren für ein geschlossenes Fahrerhaus nach ISO 6396:2008 72 dB(A). Die Messung wurde bei 70 % der maximalen Drehzahl des Lüfters durchgeführt. Die Lautstärke kann bei verschiedenen Lüftergeschwindigkeiten variieren. Die Messung wurde bei geschlossenen Kabinentüren und Kabinenfenstern durchgeführt. Die Fahrerkabine wurde ordnungsgemäß montiert und instand gehalten.
Anmerkung (2)	Bei längerem Betrieb der Maschine ohne Fahrerkabine, mit nicht ordnungsgemäß gewarteter Fahrerkabine oder mit geöffneten Türen/Fenstern bzw. in lauter Umgebung ist möglicherweise ein Gehörschutz erforderlich. Bei längerem Betrieb der Maschine ohne Fahrerkabine, mit nicht ordnungsgemäß gewarteter Fahrerkabine oder mit geöffneten Türen/Fenstern bzw. in lauter Umgebung ist möglicherweise ein Gehörschutz erforderlich.

Einsatzgewichte

Vorderachse – leer	32584 lb 14780 kg
Mittelachse – Leer	11199 lb 5080 kg
Hinterachse – leer	10692 lb 4850 kg
Gesamtgewicht - leer	54476 lb 24710 kg
Vorderachse – Nennlast	8938 lb 4054 kg
Mittelachse – Nennlast	30805 lb 13973 kg
Hinterachse – Nennlast	30805 lb 13973 kg
Gesamtgewicht – Nennlast	70548 lb 32000 kg
Vorderachse – beladen	41522 lb 18834 kg
Mittelachse – Beladen	42005 lb 19053 kg
Hinterachse – beladen	41498 lb 18823 kg
Gesamtgewicht – Beladen	125024 lb 56710 kg

Muldenblech

Typ

Harter, hochfester, abriebbeständiger Stahl (Brinellhärte 450 HB) Harter, hochfester, abriebbeständiger Stahl (Brinellhärte 450 HB)

Muldenblechstärke

Stirnplatte	0.28 " 7 mm
Grundplatte	0.51 " 13 mm
Seitenwände	0.43 " 11 mm

Füllmengen

Kraftstofftank	105.7 Gall. (US) 400 l
DEF-Tank	9 Gall. (US) 34 l
Kühlsystem	21.9 Gall. (US) 83 l
Hydrauliksystem	32.5 Gall. (US) 123 l
Kurbelgehäuse	11.4 Gall. (US) 43 l
Getriebe	12.4 Gall. (US) 47 l
Seitenantriebe/Differenzial	33 Gall. (US) 125 l
Ausgangs-Verteilergetriebe	6.6 Gall. (US) 25 l

Muldenhydraulik

Hubzeit	12 s 12 s
Absenkzeit	11 s 11 s

Normen

Bremsen	ISO3450 – 2011 ISO3450 – 2011
Fahrerkabine - Steinschlagschutz	ISO3449:2005 LevelII ISO3449:2005 LevelII
Fahrerkabine– ROPS	ISO3471 – 2008 ISO3471 – 2008
Lenkung	ISO 5010 – 2019 ISO 5010 – 2019

Wendekreis

Betriebsabmessungen – Lenkwinkel – links/rechts	45° 45°
Betriebsabmessungen – SAE-Wenderadius	294 " 7470 mm
Betriebsabmessungen – Wenderadius	318 " 8075 mm
Betriebsabmessungen – Innenradius	153 " 3879 mm
Betriebsabmessungen – Durchfahrbreite	210 " 5332 mm
Anmerkung	Die Abmessungen beziehen sich auf Maschinen mit Reifen der Größe 750/65 R25. Die Abmessungen beziehen sich auf Maschinen mit Reifen der Größe 750/65 R25.

Lenkung

Anschlag zu Anschlag

4,75 Sekunden bei 60/min 4,75 Sekunden bei 60/min

Optimale Lade-/Transportsysteme

Hydraulikbagger: 350/352 – Ladespiele	4-5 4-5
Hydraulikbagger: 336 – Ladespiele	5-6 5-6
Radlader: 972 / 972 XE – Ladespiele	3-4 3-4
Radlader: 966 / 966 XE – Ladespiele	4 4
Radlader: 962 – Ladespiele	4-5 4-5
Radlader: 950 – Ladespiele	5 5
Anmerkung	Durch optimale Systemanpassung ergeben sich große Produktivitätsvorteile. Der 735 passt ausgezeichnet zu den Cat-Hydraulikbaggern 350/352 und 336 sowie zu den Cat-Radladern 972, 966, 962 und 950. Aufeinander abgestimmte Lade- und Transportarbeitsgeräte erzielen höhere Produktivitätswerte und niedrigere Systemkosten pro Tonne. Durch optimale Systemanpassung ergeben sich große Produktivitätsvorteile. Der 735 passt ausgezeichnet zu den Cat-Hydraulikbaggern 350/352 und 336 sowie zu den Cat-Radladern 972, 966, 962 und 950. Aufeinander abgestimmte Lade- und Transportarbeitsgeräte erzielen höhere Produktivitätswerte und niedrigere Systemkosten pro Tonne.

735 Standardausrüstung

Drucken

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

ARBEITSUMGEBUNG

Einziehbarer Gurt: Fahrersitz und Beifahrersitz

Touchscreen-Display mit Rückfahrkamera-Anzeige

Intervall-Scheibenwischer und -reinigung mit Zweistufenschaltung (vorn)

Außenspiegel

Schiebefenster, seitlich, getönt

Heizung und Entfroster mit vierstufigem Lüfter

Glasfenster:
– Frontfenster, mit getöntem Verbundglas
– Heck- und Seitenfenster, gehärtet und getönt

Sonnenblende

Notlenkung – elektrohydraulisch

Das Betriebsüberwachungssystem des Motors umfasst:
– Warnleuchte
– Motoröldruck
– Hauptlenksystem
– Blinker links und rechts
– Fernlicht
– Kühlmitteltemperatur
– Drehzahlmesser
– Feststellbremse
– Kraftstoffstand
– Getriebeöltemperatur
– Bremssystem
– Gangsperre
– Hubsteuerung
– Hydrauliksystem
– Batterieladesystem
– Retarder
– Getriebefehler
– Antriebsschlupfregelung
– Motordiagnoseleuchte

Klimaanlage

Kombinierter Hebel für Gangwahl und Hubsteuerung

Sitze:
– Fahrersitz: Voll verstellbar, Luftfederung
– Beifahrersitz: Gepolstert mit Beckengurt

Flüssigkristallanzeige (LCD):
– Warnleuchte
– Gewählter Gang und gewählte Richtung
– Geschwindigkeit oder Schaltautomatik
– Betriebs- und Wartungshandbuch (OMM – Operation and Maintenance Manual)
– Ausfall des Hauptlenksystems (Warnung)
– Sicherheitsgurtwarnung
– Ausfall der Notlenkung (Warnung)
– Regenerierung Dieselpartikelfilter (DPF)
– Energiequelle der Notlenkung aktiv
– Betriebsstundenzähler
– Retarder aktiv

Ablagen:
– Becherhalter
– Flaschenaufnahme
– Stauraum unter dem Sitz
– Türtasche
– Stauraum hinter dem Fahrersitz
– Kleiderhaken

Neigungs- und Höhenverstellung der Lenksäule

Verstellbare Luftdüsen

TECHNOLOGIE

Product Link, mobilfunkgestützt (PLE643)

Cat® Detect mit Stability Assist

ELEKTRIK UND BELEUCHTUNG

Fernstartsteckdose (ohne Kabel)

Elektrisches System: 24 V, 10 A, 24-V-12-V-Spannungswandler

Warnhorn

Beleuchtungsanlagen:
– Fahrerkabine
– Zwei Frontscheinwerfer
– Zwei Begrenzungsleuchten
– Zwei Rückfahrscheinwerfer
– Arbeitsscheinwerfer/Fahrerkabinen-Stufenbeleuchtung
– Zwei Bremsschlussleuchten
– Vordere und hintere Richtungsanzeiger

Batteriehauptschalter

2 wartungsfreie Batterien

ANTRIEBSSTRANG

Cat-Modul für kontinuierliche Emissionsüberwachung (CEM, Cat Clean Emission Module), Paket zur Abgasnachbehandlung

Antrieb über sechs Räder an drei Achsen

Schaltautomatik mit sechs Vorwärtsgängen und einem Rückwärtsgang

Retarder: Motor-Kompressionsbremse und Hydraulik

Gekapselte Zweikreis-Bremsen im Ölbad – alle Räder

Cat-Motor C13B

Differenziale: Serienmäßig mit automatisch kupplungsbetätigten Zentral- und Achssperrdifferenzialen

SICHERHEIT

Fahrerkabine mit Überrollschutz (ROPS, Rollover Protective Structure) und Steinschlagschutz (FOPS, Falling Object Protective Structure)

Rückfahrkamera

Rückfahr-Warneinrichtung

SCHUTZVORRICHTUNGEN

Kurbelgehäuse

Überlaufblech für Kippmulde vorn, integriert

Heckscheibe

Kühler

SONSTIGE STANDARDAUSRÜSTUNG

Vorhängeschlösser für den Vandalismusschutz

6 Reifen 750/65R25

am Radkasten und an der Mulde montiert, mit Transportsicherungen

Probenzapfventile für die planmäßige Öluntersuchung (S•O•S)

Schalldämpfung (in einigen Ländern* serienmäßig)
* Umfasst die EU-Länder plus Island, Norwegen, Liechtenstein, die Schweiz, die Türkei und das Vereinigte Königreich.

735 Sonderausrüstung

Drucken

ANMERKUNG

Die Standard- und Sonderausrüstung kann variieren. Weitere Informationen erhalten Sie bei Ihrem Cat-Händler.

ARBEITSUMGEBUNG

Beheizter/gekühlter Sitz

Beheizbare, elektrisch verstellbare Rückspiegel

Infrarotscheibe– Fahrerkabine für hohe Umgebungstemperaturen

Fensterrollos

Stereoanlage mit Radio und Bluetooth®

Vierpunktsicherheitsgurt für den Fahrer

Wisch-Waschanlage (hinten) mit Zweistufenschaltung

TECHNOLOGIE

Cat® Payload-Überwachungssystem

Product Link, dual (PLE683)

Fahrer-Coaching

ELEKTRIK UND BELEUCHTUNG

Anbaugerät für Kaltwetterstart (zwei zusätzliche Batterien)

Kühlwasservorwärmer

Ätherstarthilfe

LED-Rundumleuchte, blinkend

Am Fahrerhausdach montierte Arbeitsscheinwerfer

SONDERAUSRÜSTUNG

Kraftstoffadditiv – zur Verhinderung von Paraffinbildung

Scheren-Heckklappe

Abgasbeheizte Mulde

Kaltwetterkühlmittel (-51°C/-60°F)

Schmierautomatik zur Schmierung der Lager

Fahrzeugrahmen ohne Aufbau (keine Mulde) Standardradstand

Fahrzeugrahmen ohne Aufbau (keine Mulde) langer Radstand

Unterlegkeile

Kippmuldenauskleidung

Schnellbetankungsanlage

Kompatible Technologie und Services

Nutzen Sie die mit Caterpillar verbundenen Daten und Sicherheitsprinzipien, um die Effizienz zu verbessern, die Produktivität zu steigern und Ihr Unternehmen profitabler zu machen.

Assist

Detect

Maschinenmanagement

Payload (Nutzlast)

Produktivität

Cat Detect mit Stability Assist

Cat Detect mit Stability Assist erhöht das Bewusstsein für die Standsicherheit der Maschine während des Betriebs, indem der Bediener gewarnt wird, wenn sich die Maschine einem unsicheren Winkel nähert, , was zu erhöhter Maschinensicherheit und -Verfügbarkeit führt.

Mehr über die Technologie erfahren

1 - 8 v. 9 Items Artikel

Zurück Weiter

Cat Detect mit Stability Assist erhöht das Bewusstsein für die Standsicherheit der Maschine während des Betriebs, indem der Bediener gewarnt wird, wenn sich die Maschine einem unsicheren Winkel nähert, , was zu erhöhter Maschinensicherheit und -Verfügbarkeit führt.
