Gas-Stromaggregate G3516 mit SCHNELLEM ANSPRECHVERHALTEN

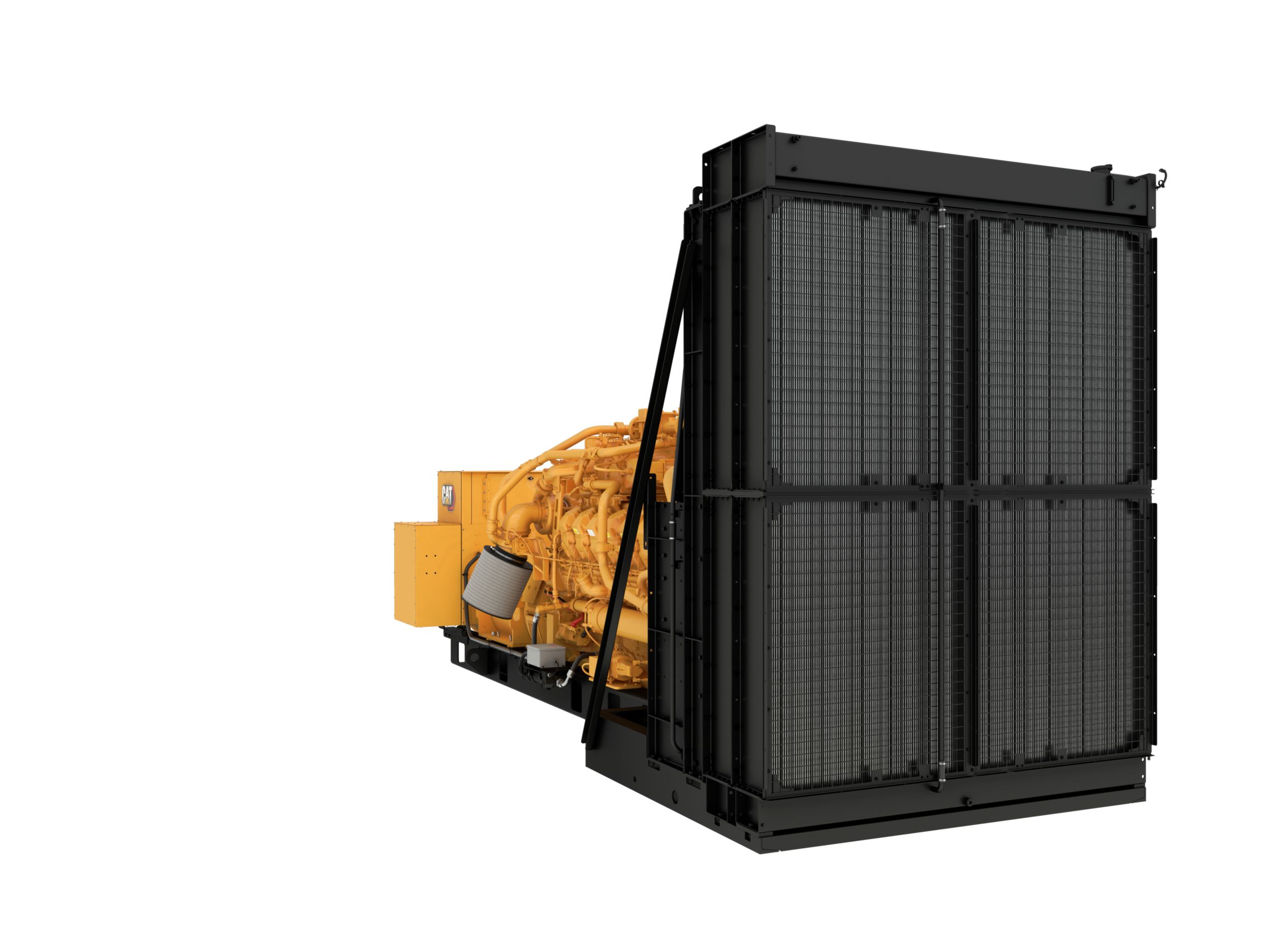

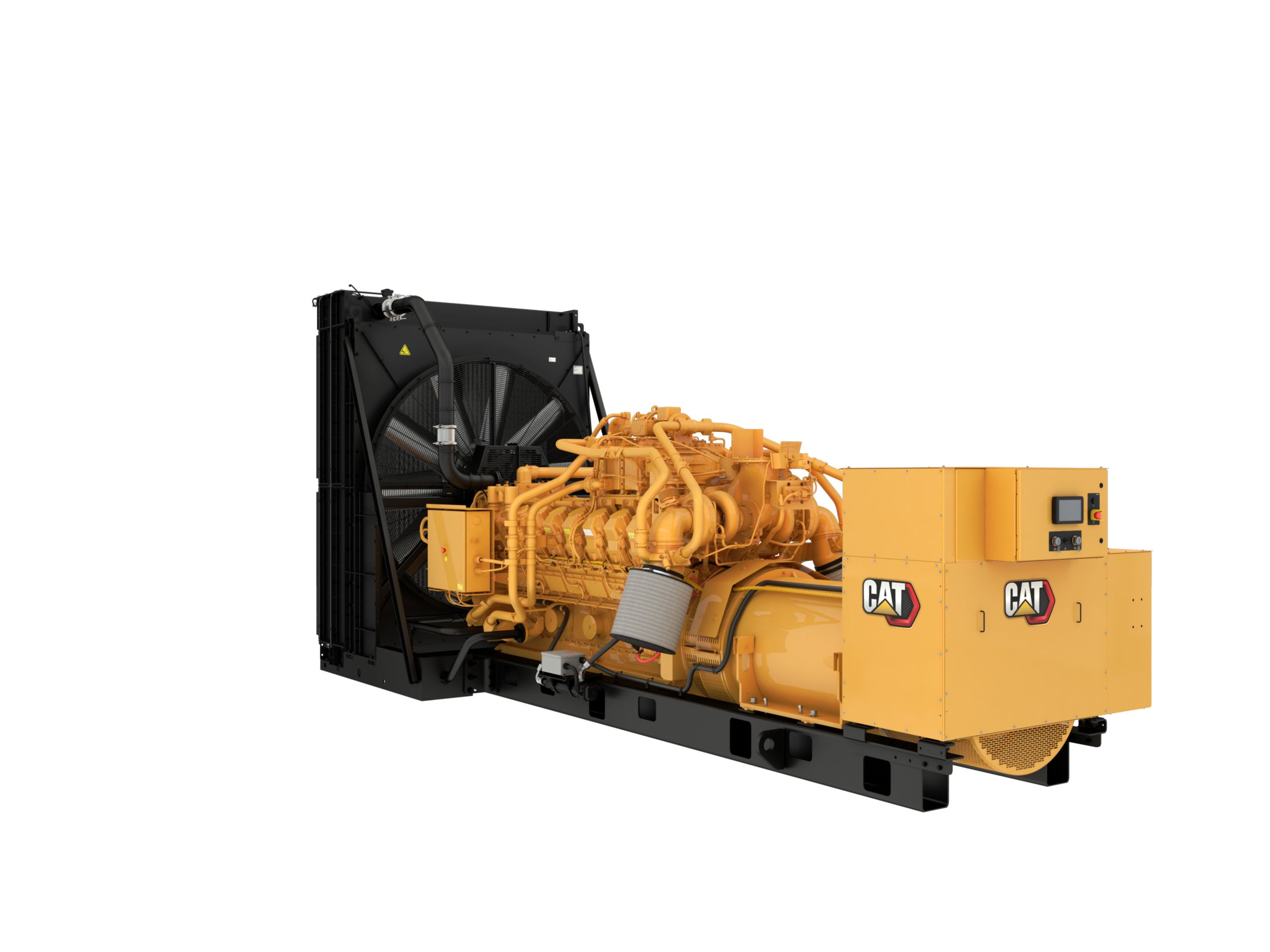

Name: Gas-Stromaggregat G3516, 1500 kW
Brand: Caterpillar

Angebot anfragen Händler suchen

Stromaggregat konfigurieren

Verfügbaren Bestand durchsuchen

Wichtige Spezifikationen

Gas-Notstromnennleistung: 1500 ekW bei 0,8 pF; 1500 ekW bei 0,8 pF

Kraftstoffart: Erdgas, Wasserstoffbeimischung (bis zu 5 %); Erdgas, Wasserstoffbeimischung (bis zu 5 %)

Strategie für Emissionen und Kraftstoff: US-EPA-zertifiziert für ortsfeste Stromaggregate ohne Notstrom; US-EPA-zertifiziert für ortsfeste Stromaggregate ohne Notstrom

G3516 mit SCHNELLEM ANSPRECHVERHALTEN
Modell wechseln

Übersicht

Erdgasgenerator 1000 – 1500 kW

Caterpillar spielt mit Stromaggregaten mit schnellem Ansprechverhalten, die für höchste Leistung, Zuverlässigkeit und Kostenwirksamkeit konstruiert sind, im Stromerzeugungsmarkt eine führende Rolle.

Vorteile

Erfüllt UL2200 Zertifizierungen

Führende EPA-Zertifizierung (nicht für Notstrom), UL2200, UL1446 und mehr

Bereit in 7 Sekunden

Erfüllt branchenführende Spezifikationen wie NFPA 110 Level 1 Typ 10

Annahmebereit 100% Blocklast

In der Lage, im Notfall die Lasten der gesamten Baustelle zu übernehmen.

Funktionen auf einen Blick

1-6 von 9 angezeigt

CAT-Gasmotor G3516

Cat-Gasmotor G3516

Die robuste Konstruktion im Blockdesign mit hoher Drehzahl sorgt für längere Lebensdauer und geringere Vorhalte- und Betriebskosten
Ausgelegt für maximale Leistung bei Niederdruck-Pipeline-Erdgas und Wasserstoffmischungen
Einfaches offenes Kammer-Verbrennungsverfahren für Zuverlässigkeit und Kraftstoff-Flexibilität
Spitzentechnik für Zündung und Kraftstoff-Luft-Gemischregler für niedrigere Emissionswerte und höheren Motorwirkungsgrad
Ein Elektroniksteuergerät verwaltet sämtliche Motorfunktionen: die Zündung, Drehzahlregelung, den Kraftstoff-Luft-Gemischregler und Motorschutz

SR5-Generator

Für Leistungs- und Ausgabeanforderungen von Caterpillar-Gasmotoren ausgelegt
Branchenführende Mechanik und Elektrik
Hohe Effizienz

Schalttafel Cat ECS 100

Benutzerfreundliche Schnittstelle und Navigation
Skalierbares System zur Erfüllung unterschiedlichster Installationsanforderungen
Erweiterungsmodule und standortspezifische Programmierung für spezifische Kundenanforderungen

Kühlsystem

Entwickelt für den Betrieb bei normalen Umgebungstemperaturen bis zu 43 °C (110 °F)
Weitere Informationen zu spezifischen Umgebungstemperaturen und Höhen erhalten Sie bei Ihrem Cat-Händler

Emissionen

EPA-zertifiziert für den Einsatz in Notstrom- und anderen Anwendungen
Darüber hinaus ist ein NOx-Filter erhältlich, der die meisten weltweiten Emissionsanforderungen bis auf 0,5 g/bhp/h NOx ohne Nachbehandlung erfüllt.

Bewährtes System

Bewährt in einem großen Anwendungsbereich weltweit
Vollständig prototypengeprüft
Zertifizierte Drehschwingungsanalyse verfügbar

Weltweite Produktunterstützung

Über 1800 Cat-Händler-Zweigniederlassungen stehen in 200 Ländern zur Verfügung.
Ihr lokaler Cat-Händler bietet eine umfassende Unterstützung in der Aftersales-Phase, was auch Wartungsarbeiten und Reparaturvereinbarungen beinhaltet

Die robuste Konstruktion im Blockdesign mit hoher Drehzahl sorgt für längere Lebensdauer und geringere Vorhalte- und Betriebskosten
Ausgelegt für maximale Leistung bei Niederdruck-Pipeline-Erdgas und Wasserstoffmischungen
Einfaches offenes Kammer-Verbrennungsverfahren für Zuverlässigkeit und Kraftstoff-Flexibilität
Spitzentechnik für Zündung und Kraftstoff-Luft-Gemischregler für niedrigere Emissionswerte und höheren Motorwirkungsgrad
Ein Elektroniksteuergerät verwaltet sämtliche Motorfunktionen: die Zündung, Drehzahlregelung, den Kraftstoff-Luft-Gemischregler und Motorschutz

Für Leistungs- und Ausgabeanforderungen von Caterpillar-Gasmotoren ausgelegt
Branchenführende Mechanik und Elektrik
Hohe Effizienz

Benutzerfreundliche Schnittstelle und Navigation
Skalierbares System zur Erfüllung unterschiedlichster Installationsanforderungen
Erweiterungsmodule und standortspezifische Programmierung für spezifische Kundenanforderungen

Entwickelt für den Betrieb bei normalen Umgebungstemperaturen bis zu 43 °C (110 °F)
Weitere Informationen zu spezifischen Umgebungstemperaturen und Höhen erhalten Sie bei Ihrem Cat-Händler

EPA-zertifiziert für den Einsatz in Notstrom- und anderen Anwendungen
Darüber hinaus ist ein NOx-Filter erhältlich, der die meisten weltweiten Emissionsanforderungen bis auf 0,5 g/bhp/h NOx ohne Nachbehandlung erfüllt.

Bewährt in einem großen Anwendungsbereich weltweit
Vollständig prototypengeprüft
Zertifizierte Drehschwingungsanalyse verfügbar

Breite Palette von anschraubbaren Arbeitsgeräten zur Systemerweiterung
Im Werk entworfen und getestet
Flexible Verpackungsoptionen für eine einfache und kostengünstige Installation

Über 1800 Cat-Händler-Zweigniederlassungen stehen in 200 Ländern zur Verfügung.
Ihr lokaler Cat-Händler bietet eine umfassende Unterstützung in der Aftersales-Phase, was auch Wartungsarbeiten und Reparaturvereinbarungen beinhaltet

Technische Daten Standardausrüstung Sonderausrüstung

Produktspezifikationen für G3516 mit SCHNELLEM ANSPRECHVERHALTEN

Technische Daten des Stromaggregats

Gas-Notstromnennleistung	1500 ekW bei 0,8 pF 1500 ekW bei 0,8 pF
Kraftstoffart	Erdgas, Wasserstoffbeimischung (bis zu 5 %) Erdgas, Wasserstoffbeimischung (bis zu 5 %)
Strategie für Emissionen und Kraftstoff	US-EPA-zertifiziert für ortsfeste Stromaggregate ohne Notstrom US-EPA-zertifiziert für ortsfeste Stromaggregate ohne Notstrom
U/min	1800/min 1800/min
Frequenz	60 Hz 60 Hz
Verdichtungsverhältnis	11.5 11.5

Technische Daten des Motors

Motormodell	G3516 G3516
Hubraum	4765 in³ 78 l
Ansaugsystem	TA TA
Bohrung	6.7 " 170 mm
Hub	8.5 " 215 mm

Abmessungen des Stromaggregats

Länge	275.6 " 7000 mm
Breite	92.3 " 2345 mm
Höhe	128.5 " 3265 mm
Gewicht	40384 lb 18315 kg

G3516 mit SCHNELLEM ANSPRECHVERHALTEN Standardausrüstung

Lufteinlass

Zwei-Element-Einstufenluftfilter mit Gehäuse und Wartungsanzeiger

Steuertafel

Cat ECS 100

Kühlung

Motorgetriebene Kühlmittelmantel- und SCAC-Pumpen

Motorwasser- und SCAC-Thermostaten

Abgas

Trockene Abgaskrümmer, isoliert und abgeschirmt

Der einzelne Auslass und der Turboladerausgang sind an das integrierte Temperaturerfassungsmodul (ITSM, Integrated Temperature Sensing Module) mit GCEM für Alarm- und Ausschaltfunktionen angeschlossen.

Cat-Flanschauslass am Turbolader

Kraftstoffsystem

Das Kraftstoffsystem ist für trockenes Pipeline-Erdgas mit 31,5 bis 47,2 MJ/NM3 und einem Druck von 10,2 bis 34,5 kPa am Kraftstoffsteuerventil des Motors bemessen.

Drosselklappe, 24-V-DC-Aktuator, GECM-gesteuert

Gasdruckregler

24 VDC-Gasabsperrventil (ETR), bei erregter Spule eingeschaltet

Motormontiertes elektronisches Steuerventil

Allgemeines

Kurbelwellenschwingungsdämpfer und Schutzvorrichtung

Farbe – Caterpillar Yellow mit Trägern und Kühler schwarzglänzend

Wartungszugang von rechts

Betriebs- und Wartungshandbücher

Parts Book

Generator

Permanentmagneterregung

Stillstandheizung gegen Kondensation

Wicklungstemperaturfühler

Isolierung NEMA-KlasseH

Integrierter Spannungsregler (IVR, Integrated Voltage Regulator)

Anlassen/Laden

Starter

24-V-Starter

Kühlwasservorwärmer

Batterie mit Kabeln und Rack (lose beigepackt)

Drehzahlregelsystem

ADEM A4

Zündsystem

Steuerung des Zündzeitpunkts mit Klopfregelung für jeden Zylinder (DST, Detonation Sensitive Timing)

Elektronisches Zündsystem (gesteuert durch ADEM A4)

G3516 mit SCHNELLEM ANSPRECHVERHALTEN Sonderausrüstung

Lufteinlass

Luftfilter mit Vorreiniger

Steuertafel

Dezentraler Melder

Lokales Alarmmodul

Remote-PC-Überwachung

Relais Motorstörung

Lokale PC-Überwachung

Modulare Elektronikschalttafel (EMCP) 4.4

Schutzschalter

S LSI, G LSIG, P LSIG-P, 4.Stelle

100 % Nennleistung, 3-polig (UL/CSA/IEC), 5-stellige Bewertung

3-polig (nach IEC 947-2)

3-polige Masterpact-Schutzschalter nach UL-100 %, 2000 A, 2500 A, 3000 A

3-polige R-Frame-Schutzschalter nach UL-100 %, 1600 A, 2000 A

Rahmenaufhängung

Kühlung

Ablassleitung des Kühlmittelstands mit Ventilen, Lüfter mit Schutz

Gehäusemontierter Kühler

Abgas

Schalldämpfer 305mm (12")

Flansch 305 mm (12")

Schalldämpfer 305mm (12") mit Funkenfänger

Krümmer 305mm (12")

18-, 25-dBA-Dämpfung

Kraftstoffsystem

3, 0–100 kPag, Gasleitungsdrucksensoren 4–20 mA

Allgemeines

Digitaldiagnosegerät

Generator

EU-Sammelschienen

Lagertemperaturfühler

Niederspannungs-Erweiterungskasten

Luftfilter des Generators

Kabelzugangskasten

Anlassen/Laden

Batterieladegenerator 45 A, 24 V (motorbetriebene Pumpen erforderlich)

Batterieladegerät 20 A, 24 VDC

Einhaltung des Grid Code

60 Hz: USA

Produktspezifikationen für G3516 mit SCHNELLEM ANSPRECHVERHALTEN

Herunterladen Drucken

Technische Daten des Stromaggregats

Gas-Notstromnennleistung	1500 ekW bei 0,8 pF 1500 ekW bei 0,8 pF
Kraftstoffart	Erdgas, Wasserstoffbeimischung (bis zu 5 %) Erdgas, Wasserstoffbeimischung (bis zu 5 %)
Strategie für Emissionen und Kraftstoff	US-EPA-zertifiziert für ortsfeste Stromaggregate ohne Notstrom US-EPA-zertifiziert für ortsfeste Stromaggregate ohne Notstrom
U/min	1800/min 1800/min
Frequenz	60 Hz 60 Hz
Verdichtungsverhältnis	11.5 11.5

Technische Daten des Motors

Motormodell	G3516 G3516
Hubraum	4765 in³ 78 l
Ansaugsystem	TA TA
Bohrung	6.7 " 170 mm
Hub	8.5 " 215 mm

Abmessungen des Stromaggregats

Länge	275.6 " 7000 mm
Breite	92.3 " 2345 mm
Höhe	128.5 " 3265 mm
Gewicht	40384 lb 18315 kg

G3516 mit SCHNELLEM ANSPRECHVERHALTEN Standardausrüstung

Drucken

Lufteinlass

Zwei-Element-Einstufenluftfilter mit Gehäuse und Wartungsanzeiger

Steuertafel

Cat ECS 100

Kühlung

Motorgetriebene Kühlmittelmantel- und SCAC-Pumpen

Motorwasser- und SCAC-Thermostaten

Abgas

Trockene Abgaskrümmer, isoliert und abgeschirmt

Der einzelne Auslass und der Turboladerausgang sind an das integrierte Temperaturerfassungsmodul (ITSM, Integrated Temperature Sensing Module) mit GCEM für Alarm- und Ausschaltfunktionen angeschlossen.

Cat-Flanschauslass am Turbolader

Kraftstoffsystem

Das Kraftstoffsystem ist für trockenes Pipeline-Erdgas mit 31,5 bis 47,2 MJ/NM3 und einem Druck von 10,2 bis 34,5 kPa am Kraftstoffsteuerventil des Motors bemessen.

Drosselklappe, 24-V-DC-Aktuator, GECM-gesteuert

Gasdruckregler

24 VDC-Gasabsperrventil (ETR), bei erregter Spule eingeschaltet

Motormontiertes elektronisches Steuerventil

Allgemeines

Kurbelwellenschwingungsdämpfer und Schutzvorrichtung

Farbe – Caterpillar Yellow mit Trägern und Kühler schwarzglänzend

Wartungszugang von rechts

Betriebs- und Wartungshandbücher

Parts Book

Generator

Permanentmagneterregung

Stillstandheizung gegen Kondensation

Wicklungstemperaturfühler

Isolierung NEMA-KlasseH

Integrierter Spannungsregler (IVR, Integrated Voltage Regulator)

Anlassen/Laden

Starter

24-V-Starter

Kühlwasservorwärmer

Batterie mit Kabeln und Rack (lose beigepackt)

Drehzahlregelsystem

ADEM A4

Zündsystem

Steuerung des Zündzeitpunkts mit Klopfregelung für jeden Zylinder (DST, Detonation Sensitive Timing)

Elektronisches Zündsystem (gesteuert durch ADEM A4)

G3516 mit SCHNELLEM ANSPRECHVERHALTEN Sonderausrüstung

Drucken

Lufteinlass

Luftfilter mit Vorreiniger

Steuertafel

Dezentraler Melder

Lokales Alarmmodul

Remote-PC-Überwachung

Relais Motorstörung

Lokale PC-Überwachung

Modulare Elektronikschalttafel (EMCP) 4.4

Schutzschalter

S LSI, G LSIG, P LSIG-P, 4.Stelle

100 % Nennleistung, 3-polig (UL/CSA/IEC), 5-stellige Bewertung

3-polig (nach IEC 947-2)

3-polige Masterpact-Schutzschalter nach UL-100 %, 2000 A, 2500 A, 3000 A

3-polige R-Frame-Schutzschalter nach UL-100 %, 1600 A, 2000 A

Rahmenaufhängung

Kühlung

Ablassleitung des Kühlmittelstands mit Ventilen, Lüfter mit Schutz

Gehäusemontierter Kühler

Abgas

Schalldämpfer 305mm (12")

Flansch 305 mm (12")

Schalldämpfer 305mm (12") mit Funkenfänger

Krümmer 305mm (12")

18-, 25-dBA-Dämpfung

Kraftstoffsystem

3, 0–100 kPag, Gasleitungsdrucksensoren 4–20 mA

Allgemeines

Digitaldiagnosegerät

Generator

EU-Sammelschienen

Lagertemperaturfühler

Niederspannungs-Erweiterungskasten

Luftfilter des Generators

Kabelzugangskasten

Anlassen/Laden

Batterieladegenerator 45 A, 24 V (motorbetriebene Pumpen erforderlich)

Batterieladegerät 20 A, 24 VDC

Einhaltung des Grid Code

60 Hz: USA
