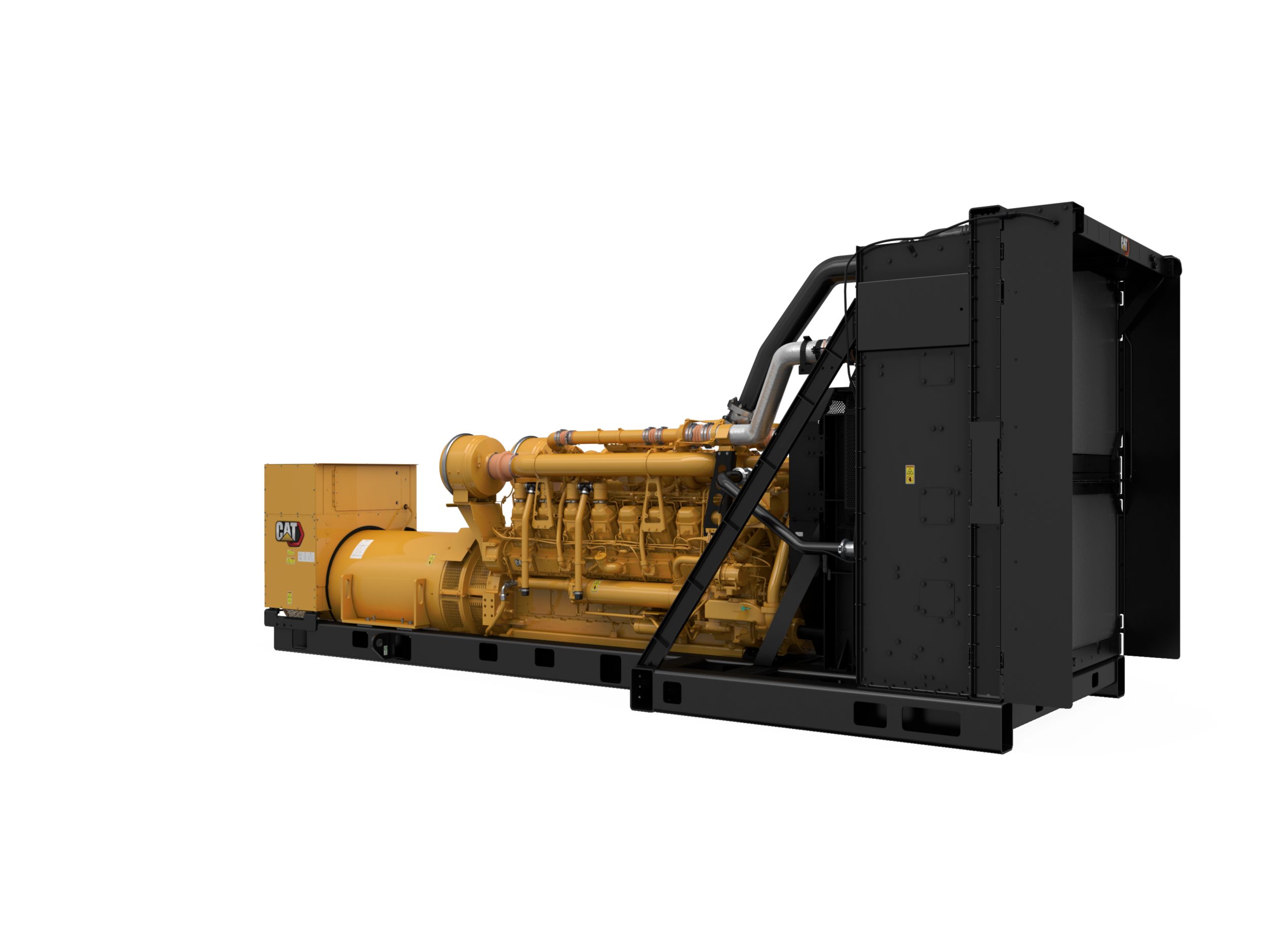

Diesel-Stromaggregate 3516E (60 Hz)

Produktspezifikationen für 3516E (60 Hz)

3516E (60 Hz) Standardausrüstung

Ansaugsystem

• Einstufige Filter mit Wartungsanzeiger

• Luftfilter

Kühlung

• Gehäusemontierter Kühler

Abgas

• Ausgang Auslassflansch

Kraftstoff

• Kraftstoffhauptfilter mit integriertem Wasserabscheider

• Kraftstoffentlüftungspumpe

Generator

• Schutzart IP23

• Für Leistungs- und Ausgabeanforderungen von Cat-Motoren ausgelegt

Abschlusswiderstand

• Sammelschiene

Anlassen/Laden

• HD-Startsystem

• Batterieladegenerator

Steuertafel

• Kommunikation:

• 6 programmierbare Digitaleingänge

• Programmierbare Schutzrelaisfunktionen:

• Niedriger Öldruck

• Umgebungsfest abgedichtete Vorderseite

• Volt (L-L und L-N)

• Notstopptastschalter

• Serielles Meldemodul Datenverbindung

• Rückwärtsleistung (kW) (32)

• Motoranlasszyklus

• Leuchtenprüfung

• Über-/Unterfrequenz (jeweils 81)

• kWh (gesamt)

• Drehzahleinstellung

• Leistungsgetreue RMS-Wechselstrommessung, 3-phasig, Genauigkeit +/-2 %

• Motorabkühlzeitgeber

• Überstrom (50/51)

• Blindleistung rückwärts (kVar) (32 RV)

• kW (je Phase, durchschnittlich und prozentual)

• kVarh (gesamt)

• Generatorphasenfolge

• Öldruck (psi, kPa oder bar)

• Niedrige Kühlmitteltemperatur

• A (pro Phase und Durchschnitt)

• Am Generator montiert – nach hinten ausgerichtet

• Über-/Unterspannung (27/59)

• Niedriger Kühlmittelstand

• Zusatzmodul Datenverbindung

• kVar (pro Phase, durchschnittlich und prozentual)

• Das Cat-ECS-Steuergerät umfasst:

• Motor startet nicht (Startzeitüberschreitung)

• 2 programmierbare Relais-Ausgänge (Form C)

• Cat ECS 100

• Überdrehzahl

• 2 programmierbare Digitalausgänge

• Volt, Gleichstrom

• Frequenz (Hz)

• Hohe Kühlmitteltemperatur

• Warnung/Abschaltung mit üblicher LED-Anzeige für Abschaltung von:

• Betriebsstunden

• 4 programmierbare Relais-Ausgänge (Form A)

• Kühlmitteltemperatur

• Leistungsfaktor (je Phase und Durchschnitt)

• Digitalanzeige für:

• Schalttafelleuchten

• Alarmtext/Ereignisbeschreibungen

• Bedienelemente:

• 24-V-DC-Betrieb

• Alarmquittierung

• Kundenspezifische Datenverbindung (Modbus RTU)

• kVA (pro Phase, durchschnittlich und prozentual)

Kühlsystem

• Caterpillar-Langzeitkühlmittel

• Kühlmittelablaufleitung mit Ventil

• Kühlmittelstandsensoren

• Ladeluftkühlung mit Mantelkühlwasser

• Kühlerlüfter und Lüfterantrieb

• Lüfter mit Riemenschutzvorrichtungen

Abgassystem

• Trockener Abgaskrümmer

• Auslass/Auslässe mit Flansch

Kraftstoffsystem

• Sekundär-Kraftstofffilter

• Flexible Kraftstoffleitungen – lose beigepackt

• Kraftstoffkühler; nicht in Aggregaten ohne Kühler enthalten

• Kraftstoffentlüftungspumpe

Generatoren und Anbaugeräte

• Formgewickelt

• 3-phasig, bürstenlos, ausgeprägter Pol

• Isolierung Klasse H, Temperaturanstieg Klasse F bei 40 °C Umgebungstemperatur (105 °C Hauptstrom/130 °C Notstrom)

• Wicklungstemperaturfühler

• Permanentmagneterregung (PMG, Permanent Magnet Excited)

• Stillstandheizung gegen Kondensation

• Erweiterungskasten rechte Seite, Sammelschienenverbindungen, oben montiert, Kabeleingang unten

• 6Leiter

• Bohrbild gemäß NEMA-Norm

Drehzahlregelsystem

• ADEM III

Literatur

• Parts Book

• Betriebs- und Wartungshandbuch

Schmiersystem

• Integrierter Schmierölkühler

• Entdunster

• Ölablassleitungen und Ventil

• Ölfilter, Öleinfüllstutzen und Messstab

• Schmieröl

• Schmierölpumpe, Zahnradpumpe

Montagesystem

• Schwingungsdämpfungselemente aus Gummi (lose beigepackt)

• Träger – Motor-/Generator-/Kühlerbefestigung

Anlass-/Batterieladesystem

• Batteriehauptschalter

• 45-A-Batterieladegenerator

• Batterie und Batteriegestell mit Kabeln

• Elektrischer Starter, 24 V

Allgemeines

• Schwungrad und Schwungradgehäuse – SAE-Nr. 00

• Linksdrehend

• Farbe – Caterpillar Yellow mit Trägern und Kühler schwarzglänzend

• Wartung rechte Seite

3516E (60 Hz) Sonderausrüstung

Ansaugsystem

• Lufteinlassschutz

• Abgesetzter Lufteinlassadapter

• Zwei-Elemente-Luftfilter

• Hochleistungsluftfilter

Schutzschalter

• Sammelschienenverbindungen

• P-Rahmen-Unterbrecheranschlüsse

• R-Rahmen-Unterbrecheranschlüsse

• Optionale Sammelschienenstromanschlüsse

• Schutzschalter-Kabelstränge

• Masterpact-Unterbrecheranschlüsse

• Kabeleingangsoptionen

• Schutzschalter 2000, 2500, 3200, 4000 A, 4-polig, IEC-konform

• Schutzschalter 2000, 2500, 3200, 4000, 5000 A, 3-polig, IEC-konform

• Schutzschalter 1600, 2000, 2500, 3000, 4000, 5000 A, 3-polig, 100 % UL-konform

Abschlusswiderstand

• Schutzschalter, IEC-konform

Steuertafel

• Kundenspezifische Schnittstellenoptionen

• Befestigungsgruppe – externe Kastenklammern

• Modulare Elektronikschalttafel (EMCP) 4.4

• PC-Überwachung (Vor-Ort- und Fernüberwachung)

• Boden-

• Optionen für Lastteilungsmodul

• Meldermodule

• Zusätzliche Felder

• Sprachenauswahl

• Ferngesteuerte Drehzahleinstellung

• Sabotagegesicherte Instrumententafelklappe

• Schalter zum Erhöhen/Verringern der Spannung

• Überwachung der Generatortemperatur

Kühlsystem

• Ausgleichsbehälter

• Optionale Schlangenkühler

• Anzeigen Wasserfüllstandschalter

• Optionale luftgekühlte Ladeluftkühler (ATAAC, Air-to-Air Aftercooler)

Abgassystem

• Flexible Anschlüsse

• Winkelstücke

• Flansche und Auspuffanschlüsse

• Flansche

• Y-Adapter

• Schalldämpfer

Kraftstoffsystem

• Duplex-Kraftstofffilter

• Kraftstoffhauptfilter

Generatoren und Anbaugeräte

• Summenstromwandler – 8,7- und 15-kV-Klasse

• Drehstromgenerator – Luftfilter

Instrumente

• Pyrometer und Thermoelemente

Schmiersystem

• Manuelle Vorschmierpumpe

• Schmieröl in Standardölwanne

• Ölstandregler

• Elektrische Vorschmierpumpen

Montagesystem

• Schwingungsdämpfer, Federtyp

• IBC, seismische Schwingungsisolatoren NORAD

• Isolatoren mit niedrigem Wirkungsgrad, scheibenförmig

Stromanschlüsse

• Anschlüsse Neutralleiter

• 2700er- und 3000er-Rahmen

• Erdungsgruppen

Spezielle Tests/Berichte

• IBC-Zulassungen

• Stromaggregat-Testbericht

• Torsionsschwingungsanalyse

• PGS-Prüfbericht bei einem Leistungsfaktor von 1,0

• PGS-Prüfbericht bei einem Leistungsfaktor von 0,8

• Standardmotor-Testladung

• Kraftstoffverbrauchsprüfung

• Stromaggregat – Verbrauchsprüfung

Anlass-/Batterieladesystem

• Starterabdeckung

• Elektrische Starter

• Luftdruckregler

• 24-V-Batteriesatz – trocken

• Kühlwasservorwärmer

• Motordrehvorrichtungsgruppe

• Batterieladegeräte, 10, 20, 35 und 50 A

• Druckluftstartanlagen

Allgemeines

• Spezielle Lackfarben

• US AID-Emblem
